水肥一體化智能灌溉系統通常包括水源工程、首部樞紐、田間輸配水管網系統和灌水器等四部分，實際生產中由于供水條件和灌溉要求不同，施肥系統可能僅由部分設備組成。

水肥一體化智能灌溉系統結構包括：控制柜、觸摸屏控制系統、混肥硬件設備系統、無線采集控制系統，支持pc端以及微信端實施查看數據以及控制前端設備；水肥一體化智能灌溉系統可以幫助生產者很方便的實現自動的水肥一體化管理。系統由上位機軟件系統、區域控制柜、分路控制器、變送器、數據采集終端組成。通過與供水系統有機結合，實現智能化控制?？蓪崿F(xiàn)智能化監測、控制灌溉中的供水時間、施肥濃度以及供水量。變送器（土壤水分變送器、流量變送器等）將實時監測的灌溉狀況，當灌區土壤濕度達到預先設定的下限值時，電磁閥可以自動開啟，當監測的土壤含水量及液位達到預設的灌水定額后，可以自動關閉電磁閥系統?？筛鶕?jù)時間段調度整個灌區電磁閥的輪流工作，并手動控制灌溉和采集墑情。整個系統可協調工作實施輪灌，充分提高灌溉用水效率，實現節水、節電，減少勞動強度，降低人力投入成本。

二、施肥系統

水肥一體化施肥系統原理由灌溉系統和肥料溶液混合系統兩部分組成。灌溉系統主要由灌溉泵、穩壓閥、控制器、過濾器、田間灌溉管網以及灌溉電磁閥構成。肥料溶液混合系統由控制器、肥料灌、施肥器、電磁閥、傳感器以及混合罐、混合泵組成。

輸配水管網的作用是將首部處理過的水, 按照要求輸送到灌水單元和灌水器，毛管是微灌系統的最末一級管道，在滴灌系統中，即為滴灌管，在微噴系統中，毛管上安裝微噴頭。

2.2：環境數據采集器

環境數據采集器由低功耗氣象傳感器、低功耗氣象數據采集控制器和計算機氣象軟件三部分組成。可同時監測大氣溫度、大氣濕度、土壤溫度、土壤濕度、雨量、風速、風向、氣壓、輻射、照度等諸多氣象要素；具有高精度高可靠性的特點，可實現定時氣象數據采集、實時時間顯示、氣象數據定時存儲、氣象數據定時上報、參數設定等功能。

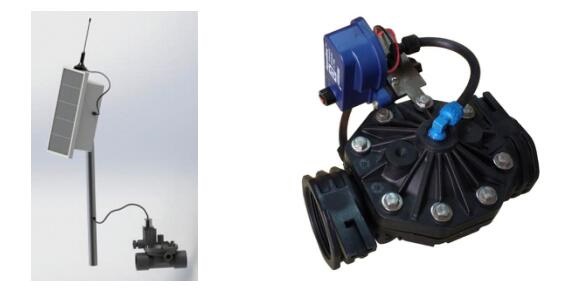

閥門控制器是接收由田間工作站傳來的指令并實施指令的下端。閥門控制器直接與管網布置的電磁閥相連接，接收到田間工作站的指令后對電磁閥的開閉進行控制，同時也能夠采集田間信息，并上傳信息至田間工作站，一個閥門控制器可控制多個電磁閥。電磁閥是控制田間灌溉的閥門，電磁閥由田間節水灌溉設計輪灌組的劃分來確定安裝位置及個數。

2.4：灌水器系統

微灌按灌水流量小，一次灌水延續時間較長，灌水周期短，需要的工作壓力較低，能夠較精確的控制灌水量，能把水和養分直接地輸送到作物根部附近的土壤中去。

三、系統功能

實現兩級用水計量，通過出口流量監測作為本區域內用水總量計量，通過每個支管壓力傳感采集數據實時計算各支管的輪灌水量，與閥門自動控制功能結合，實現每一個閥門控制單元的用水量統計。同時水泵引入流量控制，當超過用水總量將通過遠程控制，限制區域用水。

3.2：運行狀態實時監控

通過水泵電流和電壓監測、出水口壓力和流量監測、管網分干管流量和壓力監測，能夠及時發現滴灌系統爆管、漏水、低壓運行等不合理灌溉事件，及時通知系統維護人員，保障滴灌系統高效。

3.3：閥門自動控制功能

通過對農田土壤墑情信息、小氣候信息和作物長勢信息的實時監測，采用無線或有線技術，實現閥門的遙控啟閉和定時輪灌啟閉。根據采集到的信息，結合當?shù)刈魑锏男杷凸喔容喒嗲闆r制定自動開啟水泵、閥門，實現無人職守自動灌溉，分片控制，預防人為誤操作。

3.4：PC展示平臺

實現區域用水量計量管理、旱情和灌溉預報專家決策、信息發布等功能的遠程決策管理；以及對用水、耗電、灌水量、維護、材料消耗等進行統計和成本核算，對灌溉設施設備生成定期維護計劃，記錄維護情況，實現灌溉工程的精細化維護運行管理。

水肥一體化智能灌溉控制系統能夠充分發揮現有的節水設備作用，優化調度，提高效益，通過自動控制技術的應用，更加節水節能，降低灌溉成本，提高灌溉質量，將使灌溉更加科學、方便，提高管理水平。
